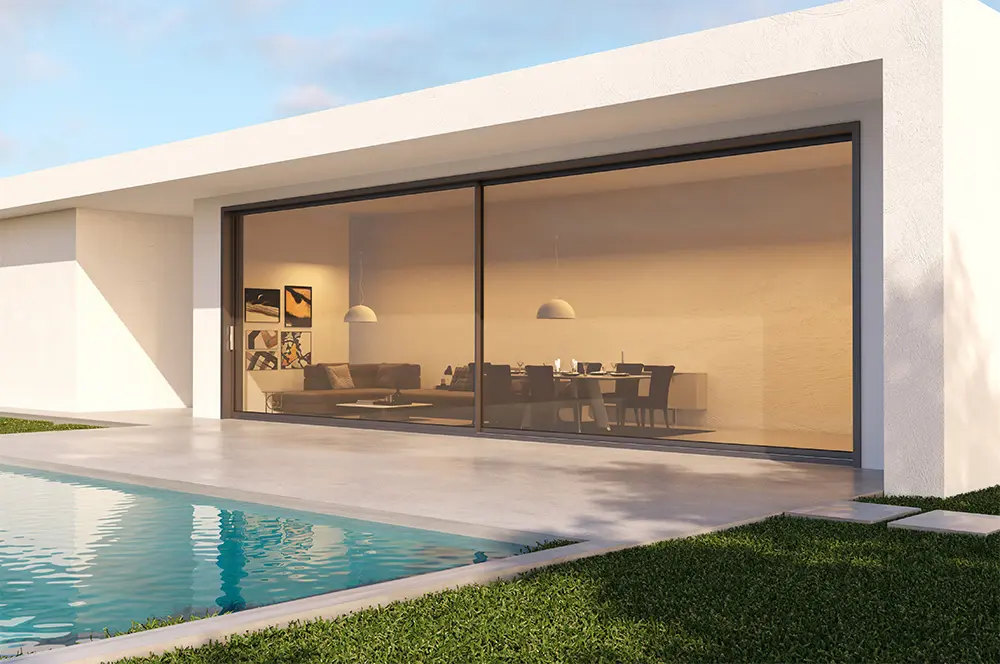

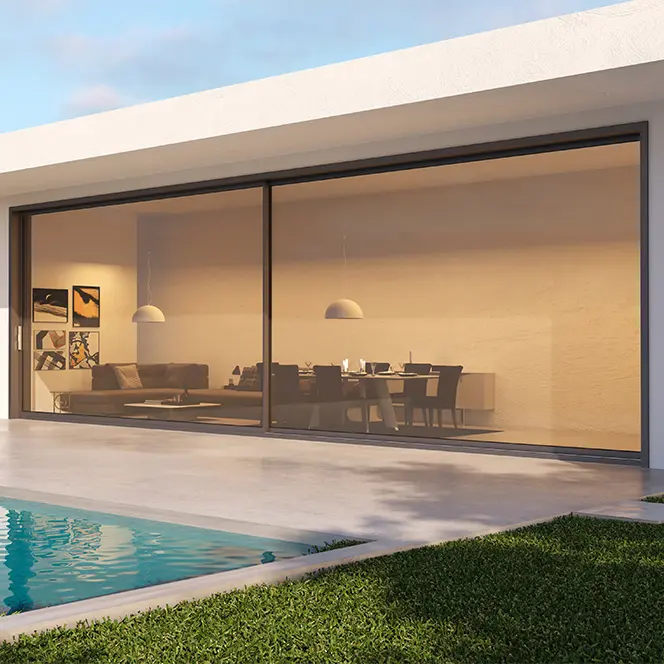

Drsna vrata za težka dvigala

Težka dvižna drsna vrata LEASKY so sistem vrat, ki združuje drsno funkcijo za težke obremenitve z dvižno-spustnim zapiralnim mehanizmom. Zasnova vratnemu krilu omogoča prilagajanje položaja sklopa škripcev z vrtenjem ročaja. V normalnem stanju vratno krilo drsi za vsakodnevno delovanje. Ko je ročaj obrnjen v zaprt položaj, se vratno krilo spusti kot celota in pritisne tesnilne trakove na vodilo, da tvori zaprto pregrado. Ta izdelek je primeren za scenarije, ki zahtevajo nosilnost in tesnjenje, vključno z velikimi odprtinami, balkoni stavb, vhodi poslovnih stavb in podobnimi aplikacijami.



Profilni material in površinska obdelava

Sistem vrat uporablja visoko precizne profile iz aluminijeve zlitine 6063-T5. Debelina stene glavnega profila ustreza nacionalnim standardom. Površinska obdelava uporablja nanos kovinskega prahu. Oprijem prevleke izpolnjuje zahteve standarda GB/T 5237, kar zagotavlja odpornost na vremenske vplive in bledenje. Širina okvirja je 140 mm, kar je zasnovano za izboljšanje splošne strukturne odpornosti na upogibanje in stabilnosti.



Nosilnost in operacijski sistem

Nosilnost enega vratnega krila je na voljo v dveh konfiguracijah:

Standardna konfiguracija: 300 kg na list.

Ojačana konfiguracija: 500 kg na krilo, z dimenzijami enega krila do 3,5 m (širina) × 3,2 m (višina).



Komplet jermenic uporablja strukturo z dvojnim ležajem, ki je povezana z visoko-nizko gosenicami iz nerjavečega jekla. Površina steze je utrjena za odpornost proti obrabi, da izpolnjuje zahteve ponavljajočih se operacij drsenja. Jermenica in kolesce proti nihanju tvorita dvoslojno pozicionirno strukturo, ki se uporablja za krmiljenje bočnega gibanja vratnega krila med delovanjem.



Struktura tesnilnega sistema

Med vratnim okvirjem in vratnim krilom je nameščenih šest tesnilnih trakov. Material traku je guma EPDM (etilen propilen dien monomer). Njegova stopnja stiskanja in odpornost proti staranju izpolnjujeta zahteve standarda GB/T 24498. Najlonski profili s kavljastim robom in dvoslojni kompozitni trakovi se uporabljajo v kombinaciji za oblikovanje toplotne pregrade z več votlinami, ki se uporablja za zmanjšanje prenosa toplote. Ko je vratno krilo zaprto, tesnilni trakovi pritisnejo na okvir, da tvorijo stisnjeno prekrivno stanje. Ta struktura zagotavlja tudi določeno stopnjo odpornosti proti stiskanju.



Zasnova drenaže in hidroizolacije

Po dolžini steze so razporejene drenažne luknje v kombinaciji z neprekinjenim dvoslojnim pokrovom filtra. Pokrov filtra se uporablja za prestrezanje delcev in preprečevanje zamašitve drenažnih lukenj. Drenažna pot uporablja zasnovo višinske razlike, pri čemer uporablja gravitacijo za usmerjanje vode navzven. Dvoslojna struktura pokrova filtra se uporablja tudi za zmanjšanje povratnega toka zraka z zunanje strani.



Metoda kotne povezave

Povezave okvirjev uporabljajo vogalne ključe, vbrizgane z lepilom, ojačane s ploščatimi ploščami. Kotni ključi so pritrjeni s strukturnim lepilom za zapolnitev povezovalnih rež, ki se uporablja za ohranjanje dolgotrajne trdnosti povezave okvirja in ravnosti površine.



Scenariji uporabe

Zgradbe na obalnih območjih, kjer sta dejavnika, ki ju je treba upoštevati, odpornost proti vetru in odpornost proti koroziji.

Regije, izpostavljene tajfunom, kjer imajo projekti posebne zahteve glede odpornosti vrat in oken na pritisk vetra.

Velike dnevne sobe, balkoni ali poslovni prostori, kjer je potrebna širša vizualna odprtina.



Specifikacije izdelka

Postavka	Specifikacija
Material za profil	6063-T5 aluminijeva zlitina
Širina glavnega okvirja	140 mm
Površinska obdelava	Kovinsko prašno lakiranje
Maks. Obremenitev enega krila (standardno)	300 kg
Maks. Obremenitev enega krila (ojačana)	500 kg
Maks. Velikost enega lista (ojačana)	3,5 m (Š) × 3,2 m (V)
Material tesnilnega traku	EPDM guma
Število tesnil	6
Vrsta skladbe	Visoko-nizko vodilo iz nerjavečega jekla
Drenažna struktura	Neprekinjene drenažne luknje + dvoslojni pokrov filtra za preprečevanje povratnega toka



Storitve prilagajanja

LEASKY nudi prilagojene sistemske rešitve za vrata, okna, zavese in senčnike, ki temeljijo na različnih regionalnih podnebnih razmerah, okoljih zgradb in zahtevah uporabe. Postopek prilagajanja vključuje: oceno potreb → meritve na kraju samem → predlog načrta → potrditev risbe → proizvodnjo in dostavo. Posebne podrobnosti prilagajanja (dimenzije, barva, konfiguracija) je treba potrditi s tehnično ekipo.



Zahtevajte informacije o izdelku ali ponudbo

Če želite pridobiti podrobne risbe izdelkov, poročila o preskusih ali projektne ponudbe, se obrnite na prodajni oddelek z naslednjimi informacijami:

Ime projekta in lokacija

Mere odprtine in zahtevana konfiguracija odprtine

Zahteve glede odpornosti proti vetru, vodotesnosti in stopnje prepustnosti zraka (če je navedeno)

Tehnični predlog in referenčna cena bosta zagotovljena v 24 urah.
